Całki graficzne

Przechwytywanie2Wzór Maxwella-Mohra, w którym sumuje się całki graficzne (powstające z mnożenia wykresów momentów od sił jednostkowych i rzeczywistych). Sposób tego mnożenia to już teoria podręcznika "Metoda sił. Niewyznaczalne konstrukcje prętowe. Przykłady".Jerzy Bogusz; Politechnika Krakowska. W skrócie; obliczamy sumę całek, liczonych w pewnym przedziale, z mnożenia dwóch wykresów (funkcje tych wykresów są min.tematem opracowania), czyli najpierw mnożymy wykresy przez siebie, a potem liczymy z tego całkę.

Całka nazywa się graficzna, bo dotyczy wykresów momentów. Potem obliczone całki wstawiamy do tzw. "równania kanonicznego metody sił" (to zwykły układ równań, który można liczyć wyznacznikami) i wyliczamy rzeczywiste momenty lub siły (stąd nazwa metoda sił). Drugą metodą jest metoda przemieszczeń - jeszcze trudniejsza od metody sił. Stosuję obie, bo są konstrukcje, które łatwiej obliczyć metodą sił i są takie, które łatwiej obliczyćmetodą przemieszczeń. W metodzie przemieszczeń też korzysta się z tablic z gotowymi wzorami. Różnica taka, że w metodzie sił liczymy momenty od sił lub momentów jednostkowych, a w metodzie przemieszczeń od obrotów kątów jednostkowych lub przemieszczeń jednostkowych.

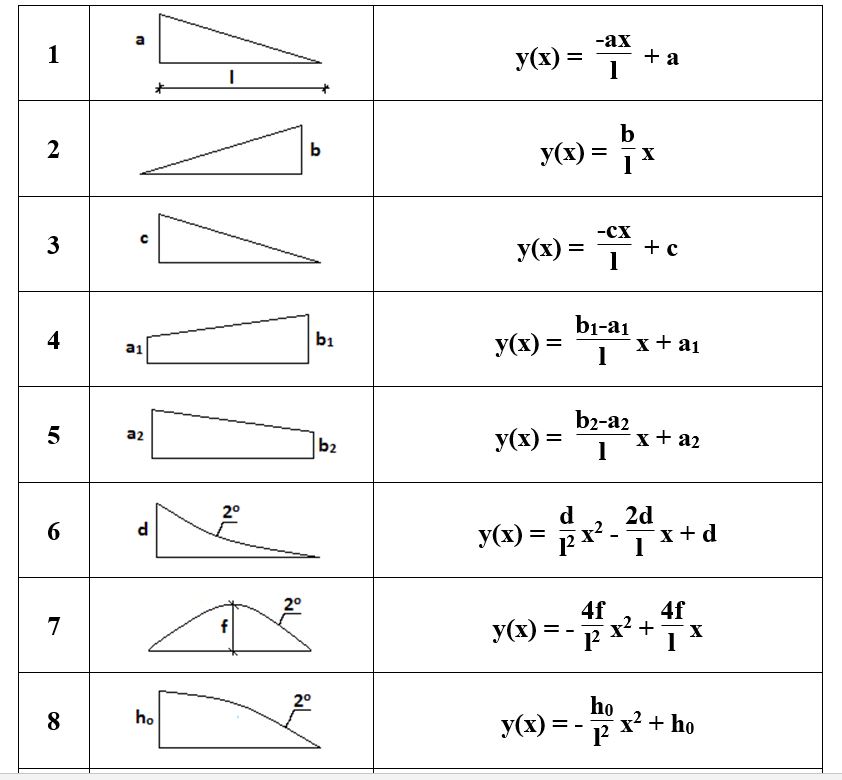

Przechwytywanie1

Przechwytywanie2

Przechwytywanie3

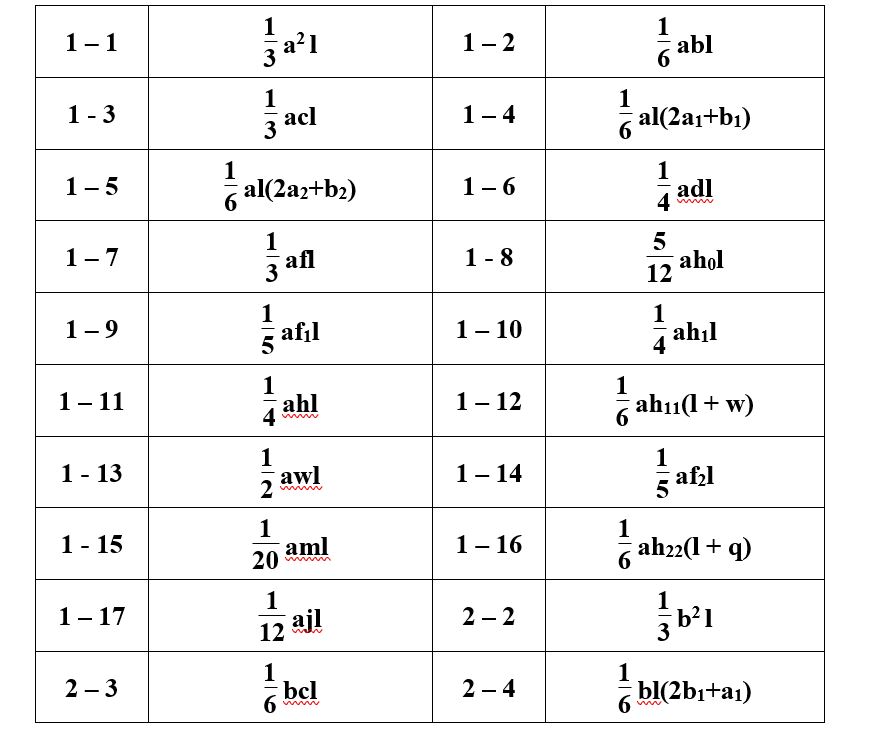

 Przechwytywanie4

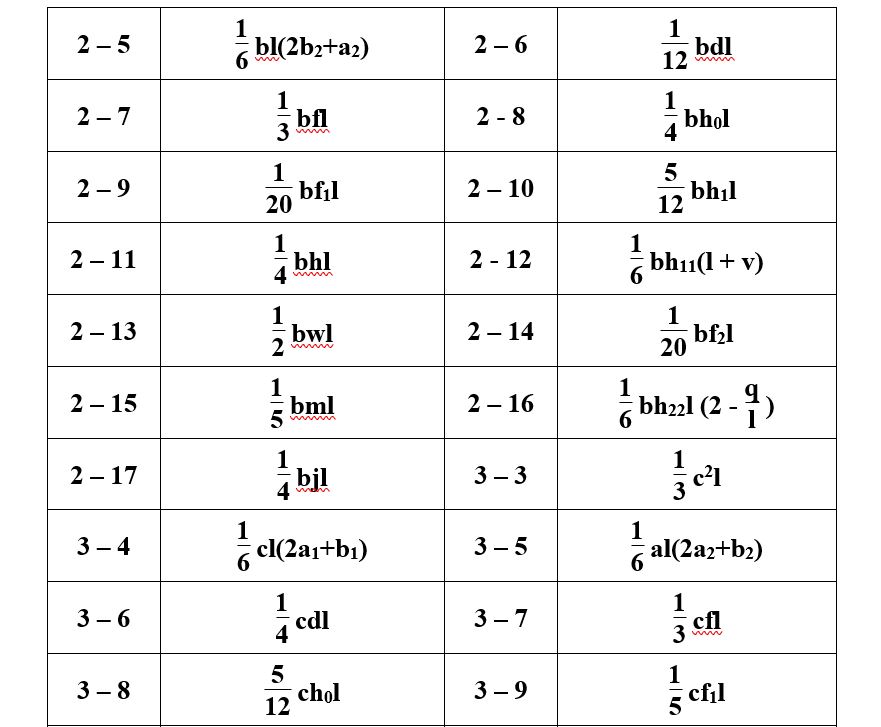

Przechwytywanie5

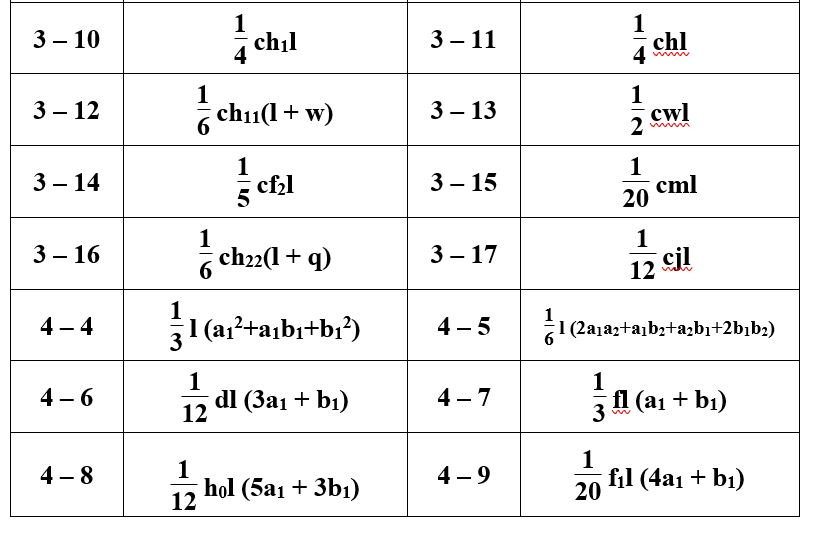

Przechwytywanie6

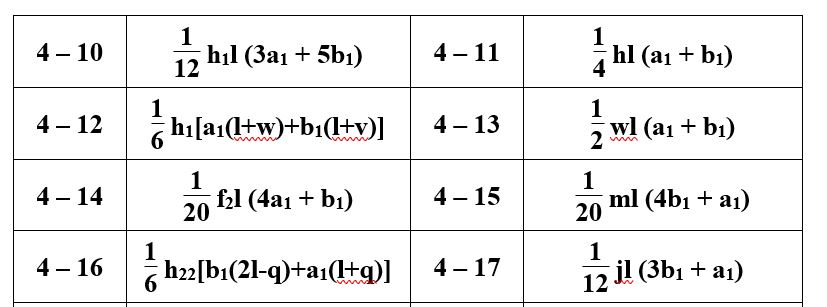

Przechwytywanie7

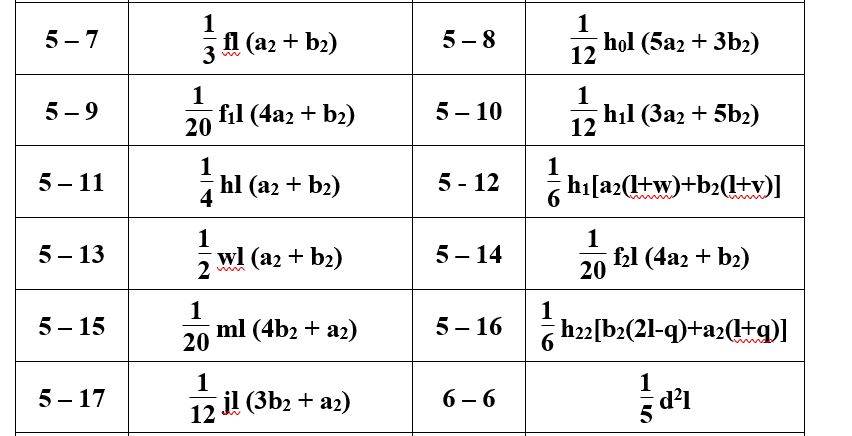

Przechwytywanie8

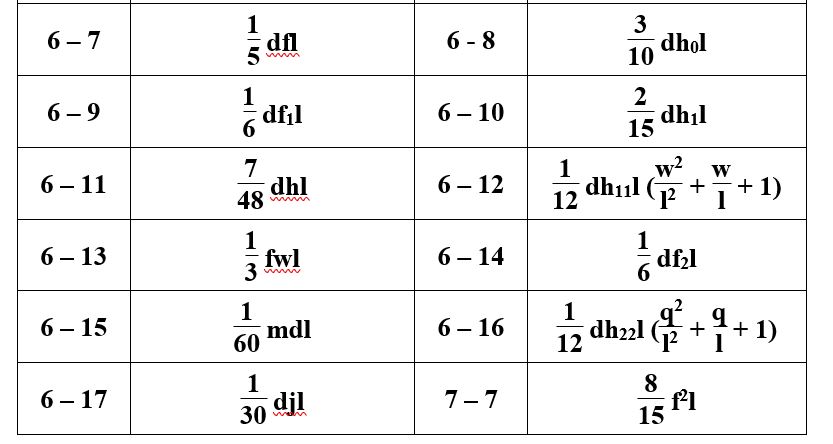

Przechwytywanie9

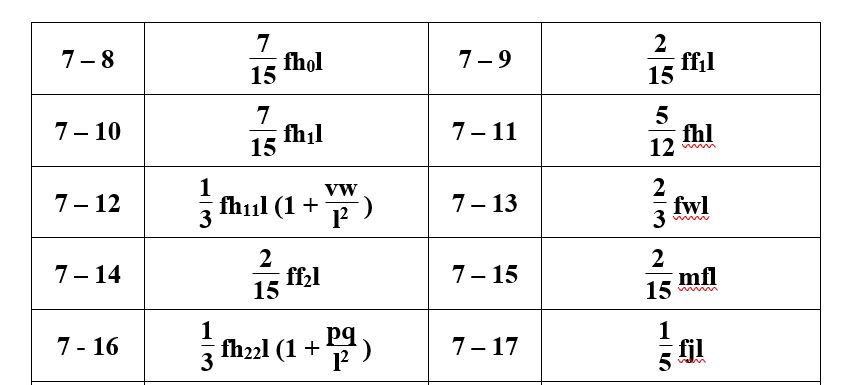

Przechwytywanie10

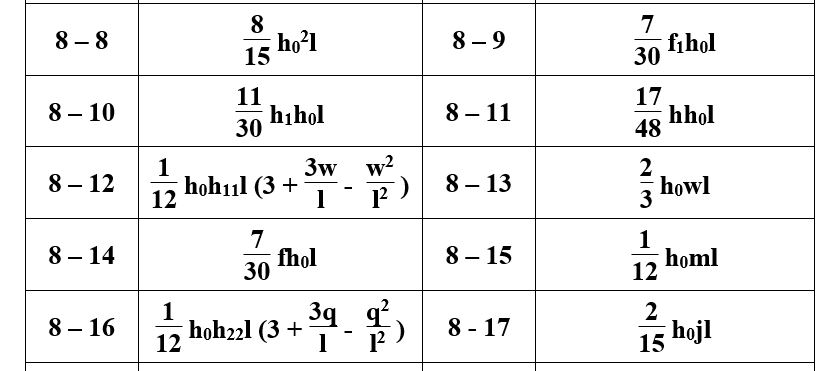

Przechwytywanie11

Przechwytywanie12

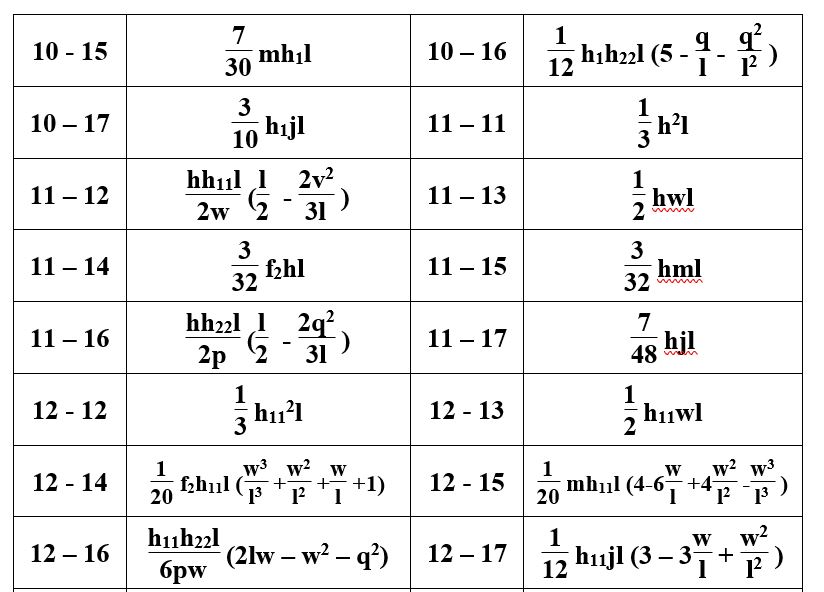

Przechwytywanie13

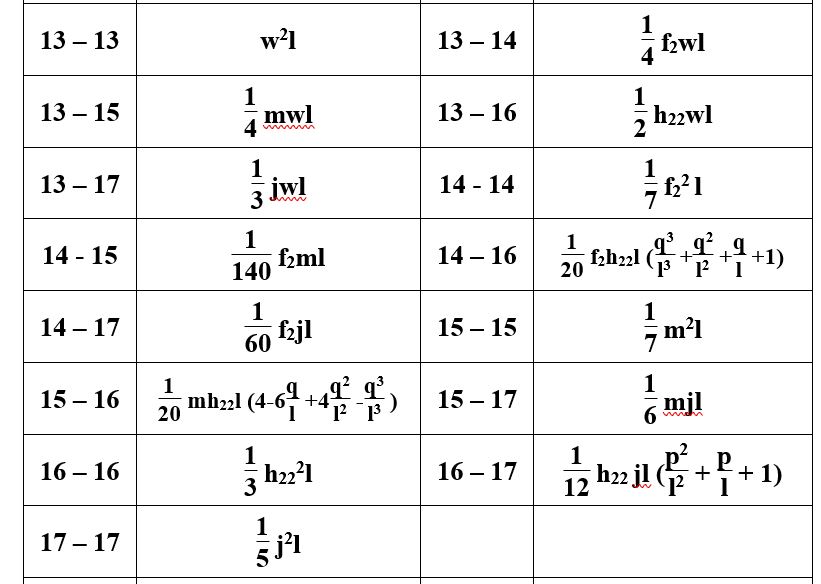

Przechwytywanie14
